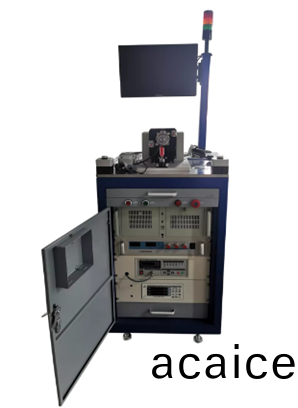

测(ce)功加载(zai)测试系(xi)统

产(chan)品(pin)概(gai)述(Product Overview):

  C0-MTHD500BL是一套(tao)利(li)用磁(ci)滞测功机(ji)给(gei)无(wu)刷(shua)电(dian)机(ji)加载(zai)，同时利用功(gong)率(lv)分(fen)析仪读取无(wu)刷电机(ji)的扭矩、转(zhuan)速、输(shu)出(chu)功(gong)率；电机(ji)的(de)相(xiang)电(dian)流(liu)，相电(dian)压，相功(gong)率，电(dian)机(ji)的(de)输(shu)入功(gong)率(lv)（一般情况下无(wu)刷电(dian)机(ji)的(de)输入功率等于(yu)任意两相(xiang)功(gong)率之和），无刷(shua)电(dian)机控(kong)制(zhi)器的电压(ya)、电(dian)流、输入(ru)功率(lv)、电机(ji)效率、驱(qu)动器(qi)效(xiao)率(lv)、整(zheng)机(ji)效率(lv)等(deng)，应(ying)用于航(hang)天无(wu)刷(shua)电机(ji)的(de)性能在线测(ce)试(shi)。

功(gong)能特点(Function Characteristics)：

1.加载(zai)稳(wen)定，转矩(ju)波动(dong)一(yi)般可控(kong)制在0.5%，使用(yong)寿命长(zhang)。

2.最(zui)高(gao)测(ce)试转速(su)可(ke)达30000r/min , 精(jing)度(du)可(ke)达0.1% F.S。

3.最(zui)大(da)扭矩可测试(shi)3N.m，精(jing)度可(ke)达(da)0.2% F.S。

4.最大功(gong)率可达(da)1000W，精(jing)度可(ke)达(da)0.2% F.S。

5.该系统配有(you)两(liang)个测功头(tou)，可(ke)以通过系(xi)统自动切(qie)换(huan)，测试(shi)范围(wei)广(guang)。

6.实时(shi)在(zai)线(xian)监控数(shu)据，软(ruan)硬件智能保(bao)护(hu)，一(yi)旦超(chao)过(guo)设(she)定(ding)保(bao)护(hu)值(zhi)，立(li)刻(ke)启(qi)动保(bao)护(hu)。

7.采用一(yi)体(ti)式测(ce)试(shi)方案，整体兼(jian)容性(xing)，开放(fang)性，扩(kuo)展(zhan)性好(hao)。

8.优质的(de)硬(ying)件(jian)加张(zhang)力测控先进的控(kong)制(zhi)技术(shu)实(shi)现宽范(fan)围高精度电(dian)机(ji)特(te)性(xing)测(ce)试(shi)。

9. 软(ruan)件(jian)标准化(hua)模块化设(she)计(ji)便(bian)于(yu)后续(xu)升级(ji)，逻辑(ji)性强(qiang)具有极强(qiang)的防(fang)错功能，最大(da)程(cheng)度地防(fang)止(zhi)错(cuo)误及失误(wu)操作(zuo)造(zao)成(cheng)的损失(shi)。

10.支持条码扫描(miao)，测试程(cheng)序自动(dong)识(shi)别，测试(shi)数据(ju)自(zi)动分(fen)析并(bing)根据设定(ding)值判(pan)定

11.支(zhi)持(chi)与自(zi)动(dong)化数据对接实现(xian)生产(chan)线的(de)自(zi)动测试(shi)，实(shi)时(shi)数据(ju)分析(xi)并(bing)生(sheng)成客(ke)户定制(zhi)化报表

 ●4月16日(ri)   功电(dian)机空(kong)载(zai)测(ce)试(shi)仪

空(kong)载(zai)测试是指电(dian)机(ji)作为空载(zai)电(dian)动(dong)机(ji)运(yun)行，其轴(zhou)端(duan)无有效机(ji)械功率输出的试验(yan)。绕(rao)线(xian)转子电(dian)动机(ji)的(de)转(zhuan)子绕组应(ying)在(zai)集(ji)电(dian)环上短路。空载测试的(de)目的(de)是评估(gu)电(dian)机的(de)空载电流(liu)和(he)空载(zai)损(sun)耗(hao)，总损(sun)耗包(bao)括(kuo)：定子I*I*R损耗、铁耗和(he)风(feng)磨(mo)耗，因为(wei)空(kong)载(zai)时(shi)电(dian)动(dong)机的转速(su)接近同(tong)步转(zhuan)速，即转(zhuan)差(cha)率s≈0，所以空载时转(zhuan)子I*I*R损耗可(ke)忽略(lve)不(bu)计(ji)。在(zai)125%额(e)定(ding)电压(ya)至最(zui)低(di)电(dian)压（空载(zai)电(dian)流(liu)回(hui)升(sheng)点除(chu)外）范围(wei)内，作P0和(he)I0对（U0/UN）的关(guan)系(xi)曲(qu)线(xian)，即空(kong)载(zai)特性曲线(xian)（见图1）

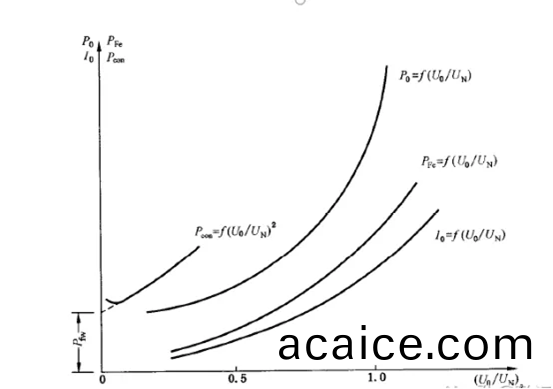

图1 空载(zai)特(te)性(xing)曲线(xian)

在进行空载测试时(shi)，不(bu)同种类的电(dian)机对应(ying)的国(guo)标中(zhong)测试内(nei)容也是不(bu)同(tong)的，下面小编就两(liang)种常(chang)见的(de)电机（三相异(yi)步(bu)电动(dong)机、变(bian)频器(qi)供电三相笼(long)型感(gan)应电(dian)动(dong)机(ji)）所(suo)对应(ying)的国标(biao)一一(yi)进(jin)行(xing)介绍(shao)、比对(dui)。
