电机+减速机(ji)加(jia)载性(xing)能测试设(she)备是用(yong)来研(yan)究(jiu)伺服电(dian)机和(he)各种齿(chi)轮传动(dong)、带(dai)传动(dong)及(ji)无级(ji)变速(su)传(chuan)动(dong)的(de)传(chuan)动(dong)性(xing)能(neng)，是分析产(chan)品(pin)质(zhi)量(liang)的重要设(she)备。通过加载(zai)性能试(shi)验(yan)可以(yi)检(jian)验(yan)传动装(zhuang)置设(she)计的(de)合理(li)性(xing)，加工、制造、装配(pei)和(he)调(diao)试的(de)工(gong)艺(yi)性(xing)。对试验结(jie)果的(de)深入分(fen)析(xi)，将(jiang)有(you)助(zhu)于(yu)评(ping)定和改(gai)进传动(dong)部(bu)件和(he)装(zhuang)置(zhi)的综(zong)合机械(xie)性(xing)能(neng)，同时也(ye)为(wei)工(gong)程(cheng)设(she)计人(ren)员提(ti)供(gong)实(shi)践的参(can)考资料和(he)设(she)计(ji)依(yi)据。
测(ce)量参数(shu)
电(dian)机输(shu)入端(duan)：电压；电流；输入功率；功(gong)率(lv)因素(su)等。
电机输出端(duan)（减速机(ji)输(shu)入端(duan)）：扭矩(ju)；转速(su)；输(shu)出(chu)功率(lv)等(deng)。
减速(su)机(ji)输出端(duan)：扭矩(ju)；转速(su)；输(shu)出功(gong)率(lv)等。
其(qi)他(ta)参(can)数：电机(ji)效率；减(jian)速机效(xiao)率；温(wen)度(du)等(deng)
系(xi)统(tong)精(jing)度(du)
转(zhuan)矩：±0.2%F.S 转(zhuan)速(su)：±0.1%F.S
电压：±0.1%F.S 电(dian)流：±0.1%F.S
温度(du) ：±0.2℃
系统用途及结构介(jie)绍(shao)：
减速(su)机输出(chu)端因为减速(su)比的(de)工作(zuo)特性(xing)（转(zhuan)速(su)减(jian)小(xiao)，转(zhuan)矩增(zeng)大），导(dao)致输(shu)出的力(li)矩(ju)一般(ban)成(cheng)倍的增长，故(gu)而输出(chu)的(de)转(zhuan)矩(ju)普(pu)遍(bian)偏(pian)大(da)，转(zhuan)速偏(pian)低。针(zhen)对这种(zhong)类(lei)型(xing)的(de)我(wo)们(men)采用磁粉(fen)制(zhi)动器加载方式居(ju)多(duo)，当然(ran)也(ye)可以(yi)根据(ju)实(shi)际情况采用磁(ci)滞(zhi)制动(dong)器和电(dian)力回(hui)馈(kui)加载。 在(zai)设(she)计(ji)产(chan)品(pin)时无论是(shi)电(dian)机还是(shi)减速机(ji)，在(zai)允许(xu)条件下(xia)我们建议(yi)用户(hu)在使(shi)用(yong)产(chan)品(pin)时尽(jin)量(liang)在(zai)该产品(pin)的最大(da)输出功(gong)率或者(zhe)最大效率下。但产(chan)品(pin)的输(shu)出(chu)功(gong)率和最高效(xiao)率(lv)在什么位(wei)置我(wo)们(men)则需要(yao)通过(guo)测试(shi)台来(lai)测(ce)试(shi)， 如下图(tu)所示，此电机(ji)减速机(ji)测试(shi)系(xi)统(tong)就(jiu)是(shi)用来测试(shi)产(chan)品的(de)输(shu)出(chu)功(gong)率和(he)最高效率，整(zheng)体(ti)包含分为直(zhi)角测试台(tai)和(he)拐角(jiao)90度(du)测试台。
直(zhi)角减速机测试台(tai)

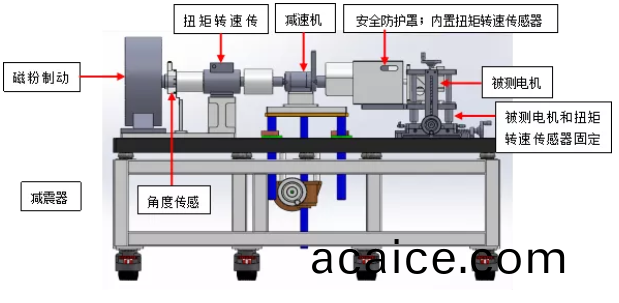

安(an)装(zhuang)台(tai)说明：在设计(ji)台架时(shi)，张力测控(kong)公司(si)考虑到减速(su)机(ji)有(you)直角和(he)90°拐角(jiao)类型(xing)，为了(le)用户(hu)使(shi)用时(shi)通用(yong)性设计(ji)如(ru)下(xia)图安装(zhuang)台(tai)架(jia)。

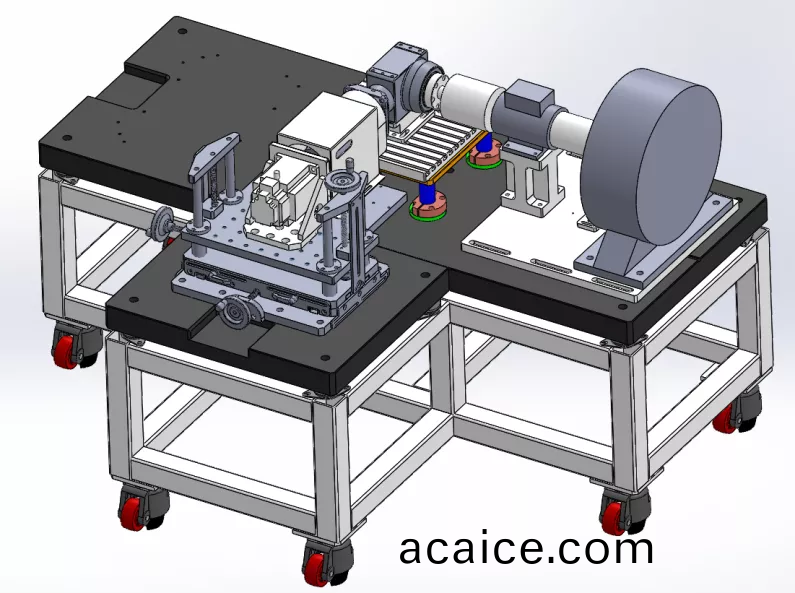

直角(jiao)减(jian)速机(ji)测试台(tai)安装(zhuang)方(fang)式

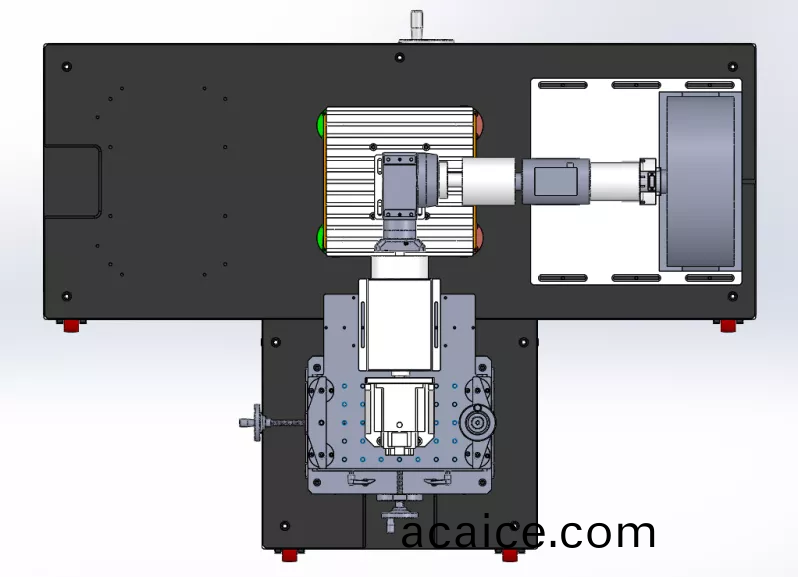

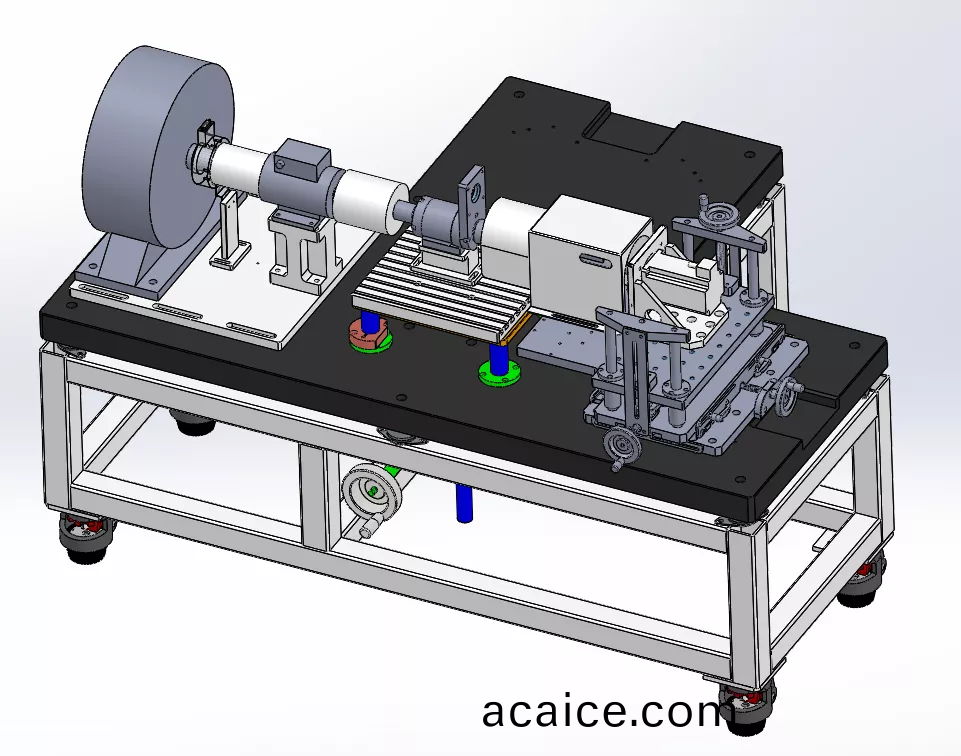

拐(guai)角(jiao)90°减速(su)机(ji)测(ce)试(shi)台(tai)安装(zhuang)方式(shi)
安装台架特(te)点：
① 大(da)底板采(cai)用HT200铸(zhu)铁平台(tai)（退(tui)回(hui)处理(li)），表(biao)面磨削加(jia)工(gong)，保(bao)证(zheng)平面度小于0.05mm。
② 平台(tai)下(xia)面(mian)安装(zhuang)减(jian)震垫、水平(ping)调(diao)整(zheng)垫铁(tie)。
③ 被测(ce)电机安装(zhuang)在3维可(ke)调夹具(ju)上,方便上下左右(you)前后(hou)快(kuai)速(su)调(diao)节和安(an)装。④ 减速(su)机(ji)安(an)装在(zai)上下(xia)移(yi)动平台上，方便(bian)快速调(diao)节和安(an)装(zhuang)（通过(guo)T型(xing)槽(cao)前后(hou)左右(you)移动）。
⑤ 联(lian)轴节(jie)：采用弹性(xing)柱(zhu)销（膜片(pian)、梅花(hua)、柱销）式联(lian)轴(zhou)节。
⑥ 制(zhi)动部分可(ke)通(tong)过(guo)U型槽(cao)前(qian)后移(yi)动(dong)。
⑦ 被(bei)测(ce)减速机通(tong)过(guo)支架安装(zhuang)在(zai)滑(hua)动(dong)平台(tai)上(shang)，采用(yong)同(tong)一(yi)个安装支(zhi)架(jia)，不(bu)同型(xing)号更换(huan)不(bu)同法(fa)兰(lan)、联轴(zhou)器。
软件(jian)功(gong)能(neng)
用(yong)于测试伺服电(dian)机(ji)、驱(qu)动(dong)器、行(xing)星减(jian)速(su)机的各(ge)项参(can)数(shu)。
可(ke)在电(dian)脑及(ji)仪表(biao)上(shang)显(xian)示(shi)、存储(chu)、打(da)印(yin)各(ge)项参(can)数；并显示(shi)、存(cun)储(chu)、打印(yin)各(ge)参(can)数之(zhi)间(jian)的曲线关(guan)系 可手动加载、定点(dian)扭矩(ju)/电流加(jia)载(zai)；程序控制被(bei)测电(dian)机(ji)的(de)转(zhuan)速(su)、时间(jian)等(deng) 。

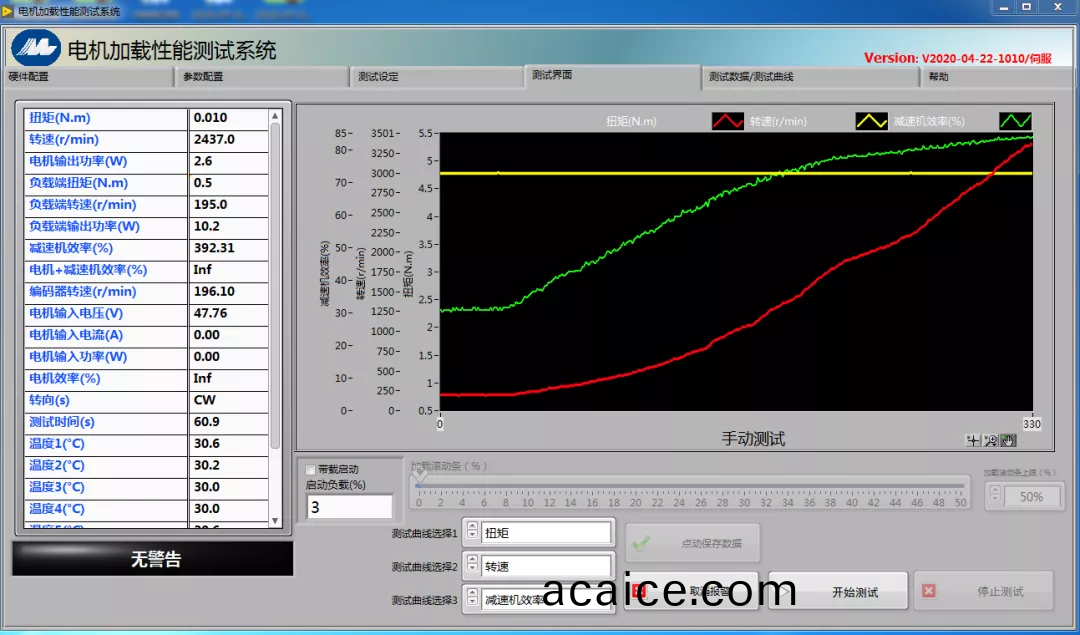

手动加(jia)载(zai)

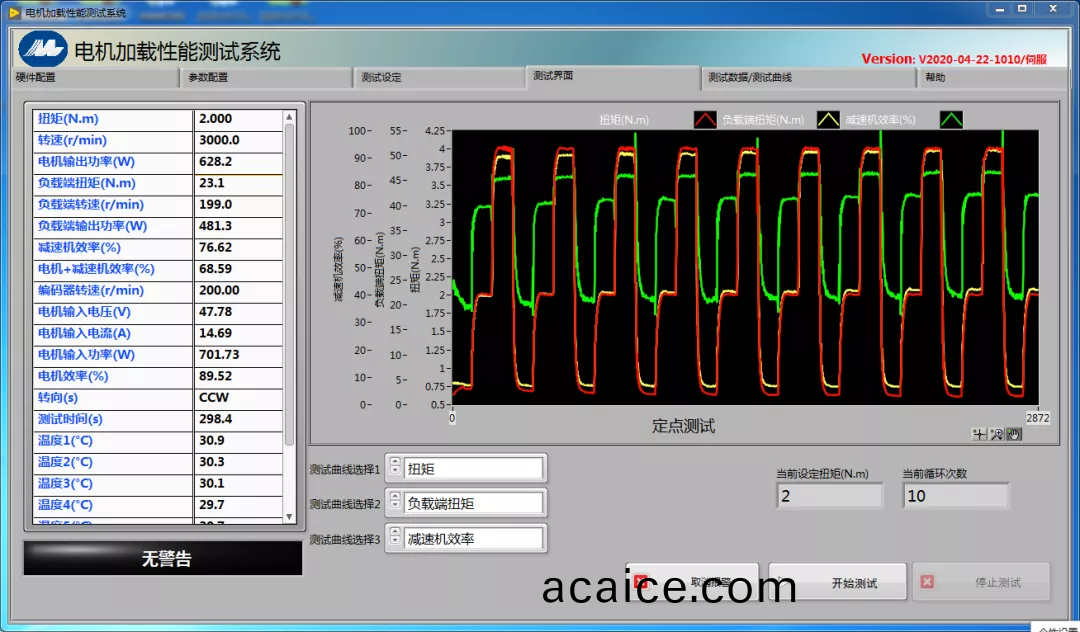

定(ding)点(dian)扭矩(ju)加载
